HORIZON FORMWORK CO., LTD. también está incluida en la lista.
Fabricante profesional de sistemas de encofrado y andamios
Soporte y Ventas:
|
Datos del producto:
Pago y Envío Términos:
|
| El material: | tubo cuadrado de acero, soporte de escalada, soporte de panel | Producción de equipos: | Disponible |
|---|---|---|---|
| El color: | Como se solicita | Plataforma de trabajo: | los 2.4m |
| Estilo de escalada: | Por elevación con grúa | Aplicación: | para el muro central, el muelle del puente, etc. |
| Plataforma de acabado: | Disponible | ||
| Resaltar: | sistema de encofrado de salto,Sistema de andamios de autoascensión |
||
Scaffold de escalada con plataforma de trabajo de ancho de 70 cm levantado por grúa

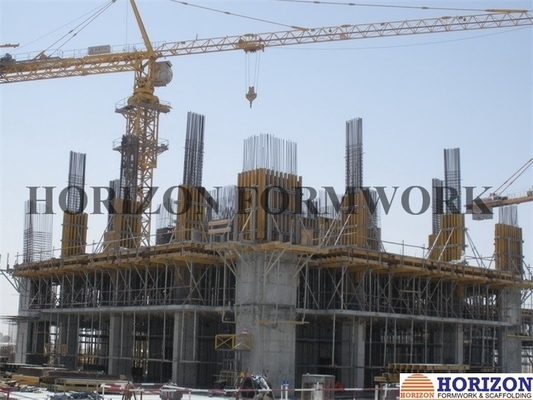

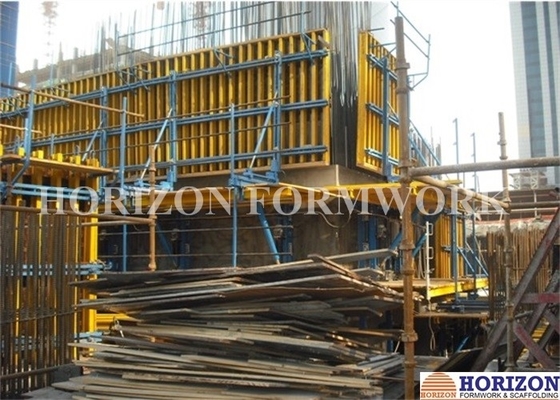

El encofrado de escalada CB240 es un sistema de escalada y estructura de soporte dependiente de grúa ampliamente utilizado para verter paredes altas. Dependiendo de la longitud de la plataforma, el sistema de escalada es aplicable a alturas superiores a 100 m sobre el suelo y permite una altura máxima de encofrado de hasta 5,40 m.
Ventajas:
Ancho de la plataforma: 2,4 m
Sistema de retroceso: 70 cm con carro y sistema de bastidores
Plataforma de acabado: para quitar el cono de escalada, pulir la superficie de hormigón, etc.
Sistema de anclaje: debe fijarse previamente en el encofrado y dejarse en el hormigón después del vertido.
Estampado: puede moverse horizontal, verticalmente y inclinarse para satisfacer los requisitos del sitio.
Plataforma principal: proporcionar a los trabajadores una plataforma de trabajo segura
Plataforma de acabado: hay acceso a la plataforma principal mediante una escalera de seguridad.
• Los conjuntos de soportes y paneles de encofrado se trasladan al siguiente paso de vertido con una sola grúa elevadora.
• Adaptable a cualquier estructura, incluidas las paredes rectas, inclinadas y circulares.
• Es posible construir plataformas de trabajo en diferentes niveles. El acceso a las plataformas se proporciona mediante escaleras de seguridad.
• Todos los soportes incluyen todos los conectores para fijar las barandillas, los accesorios de empuje y tira y otros accesorios.

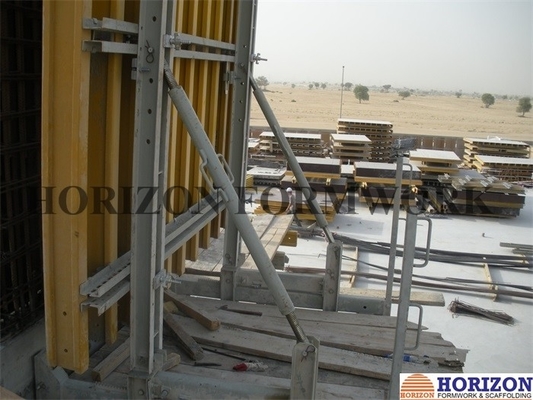

• Los soportes de escalada permiten el retroceso de los paneles de encofrado mediante un sistema, formado por un carro y un bastidor, incorporados en estos soportes.
• El ajuste vertical de los moldes y la plomería se completan con grúas de tornillo nivelador y accesorios de empuje-tirón.
• Los soportes están anclados a la pared con un sistema de cono de anclaje.
|
1- Un soporte de escalada.
2Plataforma principal.
3Plataforma de vertido
4Plataforma de acabado
5Sistema de retroceso
6Empuje-tirar el apoyo.
7- Válvula vertical
8Sistema de anclaje
9. Encofrado |
Secuencia de escalada:
|
Paso 1 El primer vertido debe completarse mediante el uso de los elementos de pared adecuados y debe ser exactamente alineado con los soportes de ajuste. |
Paso 2 Las unidades de andamios de escalada completamente preensambladas que consisten en: Los soportes de escalada con fondo de tabla y soporte deberán fijarse al anclaje del soporte y fijarse. A continuación, el encofrado y el carro de desplazamiento junto con la viga de alineación deben colocarse en los soportes y fijarse. |
|
Paso 3 Después de desplazar la unidad de andamiaje ascendente a la siguiente posición de vertido, la plataforma de acabado se montará en los soportes para completar el sistema de escalada. |
Paso 4 Soltar y quitar los pernos que fijan el punto de anclaje de posicionamiento. Aflojar y quitar la barra de lazo Aflojar las cuñas de la unidad de transporte. |
|
Paso 5 Retira el carruaje y bloquea con una cuña. Instalar conos de escalada superiores Dispositivo de sujeción al viento suelto, si lo hay Quitar el cono de escalada inferior |
Paso 6 Ajuste el carruaje en el centro de gravedad común y vuelva a bloquearlo. Coloque la horquilla de la grúa en el muro vertical. Retire los tornillos de seguridad del soporte. Levante el soporte de escalada con grúa y conecte al siguiente cono de escalada preparado. Inserta y cierra los cerrojos de seguridad de nuevo. Instalar el dispositivo de carga de viento, si es necesario. |
|
Paso 7 Mueve el carruaje hacia atrás y bloquea con una cuña. Limpia el encofrado. Instale barras de refuerzo.
|
Paso 8 Mueva el encofrado hacia adelante hasta que el extremo inferior se apoye contra la parte superior de la sección terminada de la pared. Ajuste el encofrado verticalmente por medio de un aparato de empuje-tirón. Fijación de barras de correa para el encofrado de la pared |
